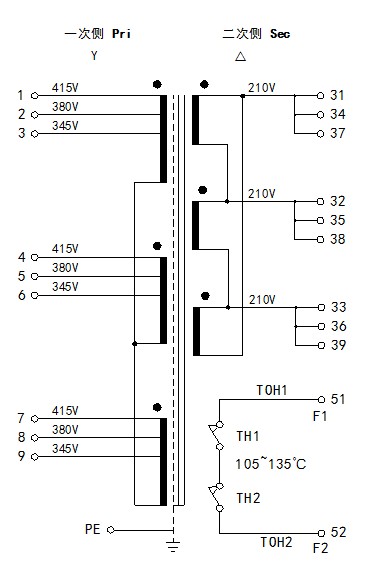

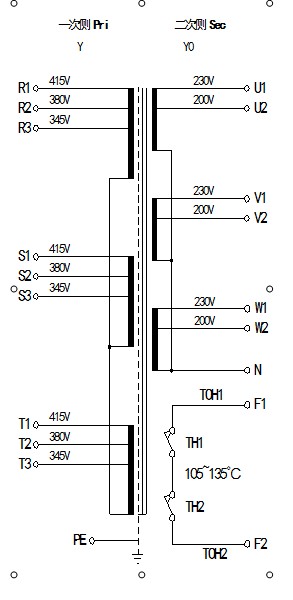

連接示意圖
GSG系列三相干式變壓器為SG的延伸產品，廣泛應用于各類數控機床、加工中心、自動化控制、數控設備的伺服系統和主軸電機的電壓變換，及控制電源之用；可與發那科、西門子、松下、三菱、華中、凱恩帝、航天等數控伺服系統、伺服電機、主軸電機匹配使用。
圖示

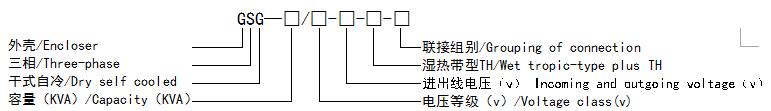

型號含義
訂貨須知
1、 產(chan)品(pin)型號(hao)
2、 額定容量
3、 初次(ci)級額定電壓
4、 聯結組別(bie)
5、 頻(pin)率
6、 其他特殊(shu)要求
7、 500KVA以上變壓器需和(he)對方(fang)單位技術交底
GSG系(xi)列三(san)相干式變壓器主要(yao)技術參(can)數
|
型號容量
KVA |
阻抗電壓
UK% |
空(kong)載電流
10% |

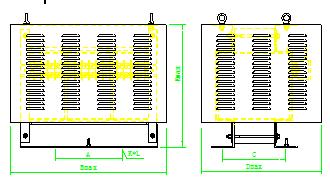

外形
尺寸
圖1 |
安裝尺寸
圖1 |
安(an)裝孔(kong) |

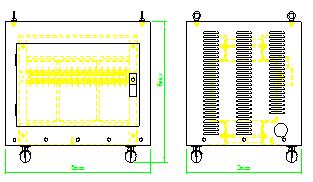

外形尺寸
圖2 |
重量
|
連接
示意
圖 |
|
Bmax×Dmax×Emax |
A×C |
K×L |
Bmax×Dmax
×Emax |
Kg |
|
2 |
4 |
14 |
250×220×240 |
150×110 |
10×30 |
310×240×330 |
25 |
請查(cha)看(kan)示意(yi)圖(tu) |
|
2.5 |
4 |
14 |
305×230×270 |
150×110 |
10×30 |
340×240×360 |
32 |
|
3 |
4 |
14 |
305×230×270 |
150×115 |
10×30 |
340×240×360 |
38 |
|
3.5 |
3 |
11 |
350×240×280 |
150×110 |
10×30 |
380×260×400 |
45 |
|
4 |
3 |
11 |
350×240×280 |
150×120 |
10×30 |
380×260×400 |
50 |
|
5 |
2.5 |
10 |
350×250×280 |
150×130 |
10×30 |
380×270×400 |
60 |
|
6 |
2.5 |
8 |
350×260×280 |
150×140 |
10×30 |
380×280×400 |
70 |
|
7 |
2.5 |
8 |
400×290×350 |
250×140 |
14×40 |
520×330×440 |
90 |
|
8 |
2.5 |
8 |
400×300×350 |
250×150 |
14×40 |
520×340×440 |
100 |
|
10 |
2.5 |
8 |
400×310×350 |
250×160 |
14×40 |
520×350×440 |
110 |
|
12 |
2.5 |
8 |
420×320×360 |
300×160 |
14×40 |
550×360×460 |
130 |
|
15 |
2.5 |
8 |
420×330×360 |
300×170 |
14×40 |
550×380×460 |
150 |
|
20 |
2.5 |
7.5 |
480×325×390 |
300×180 |
14×40 |
580×390×500 |
170 |
|
25 |
2.5 |
7.5 |
480×350×390 |
300×190 |
14×40 |
580×400×500 |
200 |
|
30 |
3.2 |
7.5 |
480×350×450 |
300×190 |
14×40 |
580×400×600 |
220 |
|
35 |
3.4 |
7 |
520×340×450 |
300×200 |
14×40 |
600×400×600 |
250 |
|
40 |
3.4 |
7 |
560×360×470 |
300×200 |
14×40 |
640×400×650 |
300 |
|
45 |
3 |
6.5 |
560×380×485 |
300×205 |
14×40 |
640×420×650 |
330 |
|
50 |
3 |
6.5 |
560×400×450 |
300×210 |
14×40 |
640×440×650 |
380 |
|
64 |
3 |
6 |
630×440×510 |
300×230 |
14×40 |
710×440×680 |
480 |
|
80 |
3.2 |
5.8 |
640×430×605 |
300×220 |
14×40 |
640×430×760 |
580 |
|
100 |
3.2 |
5.8 |
900×390×700 |
560×205 |
18×40 |
900×390×880 |
750 |
|
150 |
3 |
5 |
900×500×850 |
550×225 |
18×40 |
970×530×1000 |
980 |
|
200 |
3 |
5 |
900×530×900 |
570×245 |
18×40 |
1050×580×1050 |
118 |
|
250 |
3 |
4.5 |
1050×600×1000 |
710×260 |
18×40 |
1200×650×1200 |
138 |
|
300 |
3 |
4.5 |
1100×620×1050 |
710×270 |
18×40 |
1200×680×1200 |
170 |
|
400 |
3 |
4.5 |
1250×700×1200 |
750×310 |
18×40 |
1300×800×1300 |
200 |
|
500 |
3 |
4.5 |
1300×700×1300 |
750×315 |
18×40 |
1400×800×1400 |
230 |
|
GSG系列三(san)相變壓器技(ji)術(shu)參數(shu)示(shi)例 |
|
規格 |
GSG-10KVA |
GSG-20KVA |
GSG-30KVA |
GSG-45KVA |
|
一次電壓 |
AC-345-380-415V 50/60Hz 3Φ電壓按用戶要求 |
|
一次電流 |
16A-345V
15A-380V
14A-415V |
33A-345V
30A-380V
27A-415V |
50A-345V
45A-380V
41A-415V |
75A-345V
68A-380V
62A-415V |
|
二次電壓 |
AC 200V 3Φ 電壓按用戶要求 |
|
二次電流 |
29A |
58A |
87A |
130A |
|
二次電壓變動 |
5% |
|
二次電壓偏差 |
±3% |
|
聯結組別 |
Y/Y0 可按用戶要求 |
|
周圍環境溫度 |
-5°C~50°C |
|
絕緣等級 |
B級（最高容許溫度130°C）可按(an)用(yong)戶要(yao)求 |
|
允許濕度 |
Max95% RH |
|
允許溫升 |
80°C（總溫度可達135°C） |
|
型式 |
干式、自冷 |
|
絕緣耐壓 |
2500VAC 1minute |
|
重量 |
110KG |
170KG |
220KG |
330KG |
1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；
2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、 對未列出的規格和尺寸，可根據用戶要求協商確定;
4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。
5、尺寸如有變動，恕不另行通知
